产品结构
参数表
|
产品型号 Product Model |
滚轮 Roller |
弹簧数 (0/1/3) |
额定速度 Rated Speed (m/s) |
常态额定载荷 Rated Normal Load (N) |
最大常态偏载力 Max Normal Load (N) |
额定载重 Q(kg)(推荐) |
导轨宽度 Rail Width (mm) |
外形尺寸 (长宽高mm) |
Weight 单重 (kg) |
|
|
材料 Material |
轮径 Diameter of Roller(mm) |
|||||||||
|
HNL50A |
PU |
50 |
1 |
对重侧1.75 轿厢侧0.4 |
200 |
550 |
/ 轿厢侧300 |
10/16 |
112*146*90 |
1.3 |
|
HNL50A |
橡胶 |
50 |
0 |
对重侧1.75 轿厢侧0.4 |
500 |
800 |
轿厢侧400 |
9/10/16 |
112*146*90 |
1.3 |
|
HNL70A |
PU |
50 |
0 |
对重侧2.5 轿厢侧0.63 |
300 |
550 |
轿厢侧400 |
10/16 |
116*150*90 |
2.4 |
|
HNL70A |
橡胶 |
70 |
0 |
对重侧3 轿厢侧0.63 |
500 |
800 |
/ 轿厢侧630 |
9/10/16 |
116*150*90 |
2.4 |
|
HNL80A |
PU |
70 |
0 |
1 |
500 |
1500 |
1600 |
10/16/19 |
197*182*125 |
5.3 |
|
HNL80A-1 |
橡胶 |
90 |
0 |
1 |
Y向1500 X向3000 |
Y向1500 X向3000 |
1600 |
10/16/19 |
183*179*168 |
8.3 |
|
HNL90A |
橡胶 |
90 |
1 |
对重侧3 轿厢侧1 |
300 |
550 |
轿厢侧400 |
10/16 |
128.5*196*130 |
2.8 |
|
HNL90A |
PU |
90 |
0 |
对重侧4 轿厢侧1 |
500 |
800 |
/ 轿厢侧630 |
9/10/16 |
128.5*196*130 |
2.8 |
|
HNL125A |
PU |
125 |
1 |
对重侧7 |
500 |
800 |
/ |
10/16/19 |
|
6.2 |
*HNL 80A和HNL 80A-1推荐用于提升机,物流输送线;Y向带弹簧,减少导轨安装偏差造成的不良影响

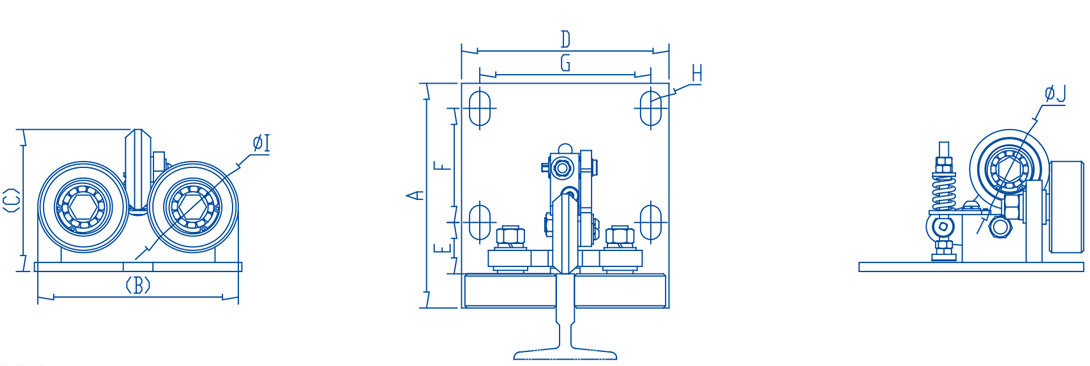

接口表
|
导靴型号 |
滚轮种类 |
A |
B |
C |
D |
E |
F |
H |
G |
H |
H |
标准图纸图号 |
|
HNL50A |
橡胶 |
112 |
146 |
90 |
120 |
60 |
/ |
80 |
2-Φ18 |
50 |
50 |
MAADE00001 |
|
HNL50A |
PU |
112 |
146 |
90 |
120 |
60 |
/ |
80 |
2-Φ18 |
50 |
50 |
MAADE00010 |
|
HNL70A |
橡胶 |
118 |
174 |
110 |
160 |
60 |
/ |
90 |
2-Φ20 |
70 |
70 |
MAADA00050 |
|
HNL70A |
PU |
118 |
174 |
110 |
140 |
60 |
/ |
90 |
2-18x22腰孔 |
70 |
70 |
MAADA00055 |
|
HNL80A |
PU |
197 |
176 |
125 |
182 |
45 |
100 |
150 |
4-18x30腰孔 |
80 |
70 |
MAADAO0004 |
|
HNL80A-1 |
PU |
183 |
176 |
168 |
152 |
57 |
60 |
100 |
4-18x22腰孔 |
80 |
90 |
/ |
|
HNL90A |
橡胶 |
225 |
196 |
130 |
160 |
80 |
80 |
100 |
4-Φ28 |
90 |
90 |
MAADB00050 |
|
HNL90A |
PU |
129 |
196 |
130 |
160 |
80 |
/ |
100 |
2-18x22腰孔 |
90 |
90 |
MAADB00055 |
|
HNL125A |
PU |
180 |
266 |
186 |
180 |
57 |
80 |
92 |
4-13x20腰孔 |
125 |
125 |
MAADB00002 |
