产品详情
产品结构
参数表
|
产品型号 Product Model |
滚轮 Rolle |
弹簧数 (0/1/3) |
额定速度 Rated Speed (m/s) |
常态额定载荷 Rated Normal Load (N) |
最大常态偏载力 Max Normal Load (N) |
额定载重 Q(kg)(推荐) |
导轨宽度 Rail Width (mm) |
外形尺寸 (长宽高mm) |
Weight 单重 (kg) |
|
|
材料 Material |
轮径 Diameter of Roller(mm) |
|||||||||
|
HNL70-4 |
橡胶 |
70 |
3 |
1.75 |
300 |
550 |
800 |
10/16 |
235*170*129 |
4 |
|
HNL90-4 |
橡胶 |
90 |
3 |
2 |
300 |
800 |
1250 |
10/16 |
220*196*150 |
4.6 |
|
HNL140-1 |
橡胶 |
140 |
3 |
对重侧6 轿厢侧3 |
500 |
1000 |
1600 |
10/19 |
230*296*230 |
9 |
|
HNL160-1 |
橡胶 |
160 |
3 |
对重侧7 轿厢侧4 |
500 |
1000 |
1600 |
16/19 |
210*340*260 |
11.5 |

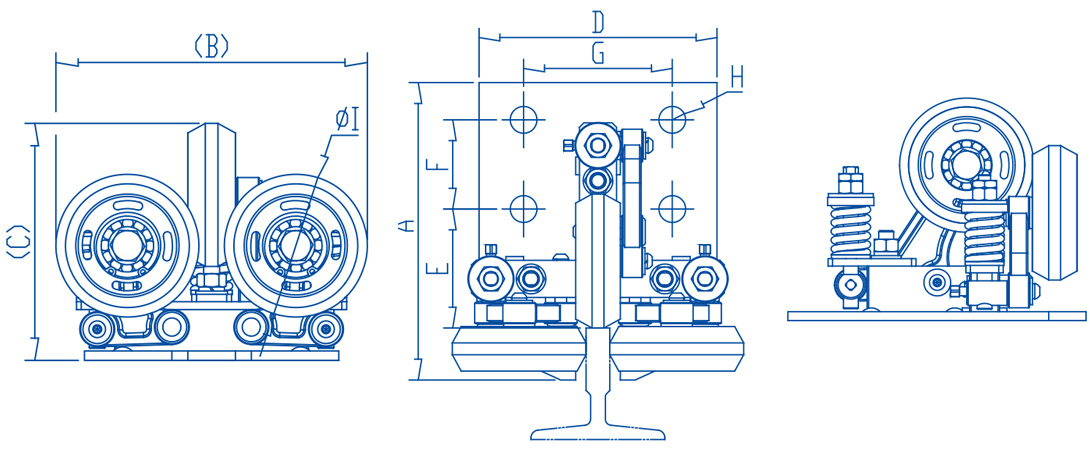

接口表
|
导靴型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
标准图纸图号 |
|
HNL70-4 |
230 |
170 |
129 |
160 |
80 |
80 |
100 |
4-Φ24 |
70 |
MAADA00008 |
|
HNL90-4 |
220 |
196 |
150 |
160 |
80 |
80 |
110 |
4-Φ18 |
90 |
MAADB00015 |
|
HNL140-1 |
230 |
296 |
210 |
200 |
80 |
80 |
110 |
4-Φ20 |
140 |
MAADCO0001 |
|
HNL160-1 |
215 |
336 |
225 |
240 |
65 |
90 |
110 |
4-Φ20 |
160 |
MAADD00001 |
